مكبس أقراص دوار عالي السرعة بسعة 355200 قطعة/ساعة، وضغط أولي 20 كيلو نيوتن و37 محطة لإنتاج المستحضرات الصيدلانية
مفصلة وصف المنتج
| رقم الموديل: |
GZPK520-37 |
مادة الآلة: |
الصلب الكربوني ، الفولاذ المقاوم للصدأ |
| محطات الأرقام: |
37 |
ماكس الضغط الرئيسي: |
100 كيلو نيوتن |
| ماكس ما قبل الضغط: |
20 كيلو نيوتن |
قدرة الإنتاج القصوى: |
355200 PCS/H. |
| قوة المحرك: |
11 كيلوواط |
أقصى قرص قطر: |
25 ملم |
| أقصى عمق ملء: |
20 ملم |
أقصى سمك الجهاز اللوحي: |
8 ملم |
| سرعة برج الحد الأقصى: |
80 ص / دقيقة |
الحجم الكلي: |
1420*1200*1850 ملم |
| وزن الآلة: |
3500 كجم |
معيار الأدوات: |
د |
| نظام التغذية: |
وحدة تغذية القوة |
| إبراز: |
مكبس أقراص دوار 355200 قطعة/ساعة,مكبس أقراص دوار بضغط أولي 20 كيلو نيوتن,مكبس أقراص عالي السرعة بـ 37 محطة, 20kN Pre-Pressure Rotary Tablet Press, 37 Stations High Speed Tablet Press |

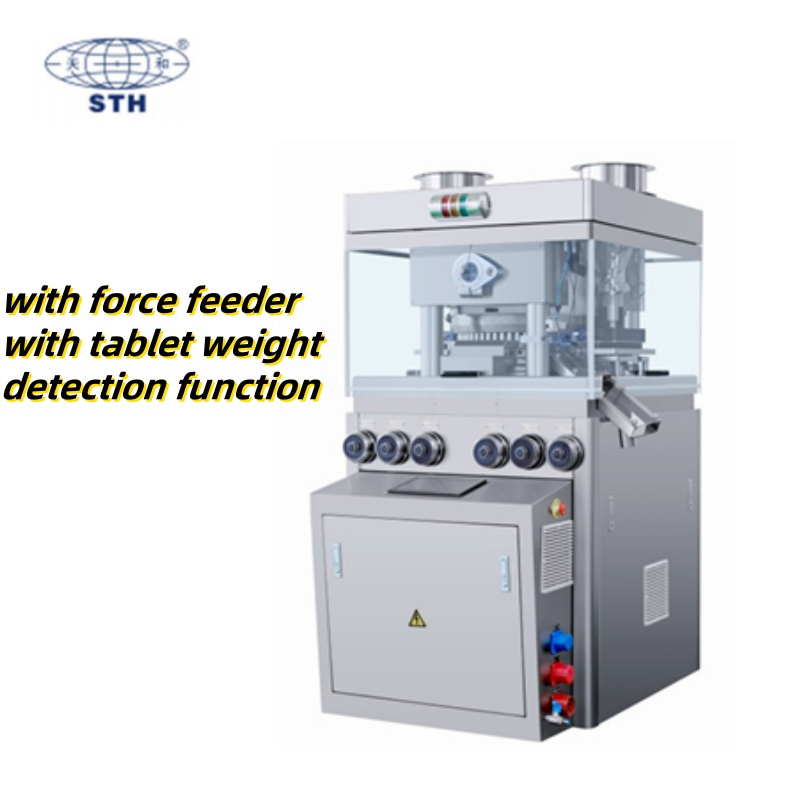

GZPK520 (37) عالية السرعة آلة طباعة اللوحات الدوارة
التطبيق
هذه الجهازة الدوارة ذات الجانبين تحوّل المواد الحبيبية إلى أقراص مستديرة أو غير منتظمة أو محفورة على الجانبين. مثالية لصناعات الصيدلة والكيميائية والغذائية والإلكترونية.
الخصائص التقنية
- التشغيل عالي السرعة مع عدة طلقات وألواح الضغط المزدوجة للإنتاج الجماعي
- بناء الفولاذ المقاوم للصدأ مع غطاء مغلق بالكامل و سطح برج دواري متصلب لمقاومة الارتداء (متوافق مع GMP)
- نظام تحميل أقراص متطور مع تشكيل الضغط مرتين للحصول على وزن ثابت للحبوب
- تغذية قوة المروحة المزدوجة تعزز تدفق الحبيبات ودقة التعبئة
- مسار أدوات الرفع مزدوج الجانب لتحقيق إجهاد ضرب متوازن ومتانة
- نظام التحكم الكهربائي عالي الأداء للعمل الدقيق
- نظام التشحيم المركزي التلقائي يطيل عمر الجهاز
- تصميم خاص ضد الزيت والغبار والضوضاء
ملاحظة
تسجل سلسلة GZPK520 جميع معايير العملية لمجموعات الإنتاج، مما يسهل التحكم في المشغل.الميزات التشغيل المتقدم وأنظمة التحكم في وزن اللوحة لضبط صلابة ودقة الوزن.
المواصفات التقنية الرئيسية
| النموذج |
GZPK-37 |
| محطات الرقم |
37 |
| معيار الأدوات |
د |
| الضغط الرئيسي الأقصى (KN) |
100 |
| الضغط المسبق القصوى (KN) |
20 |
| الحد الأقصى لقطر اللوحة (ملم) |
25 (طويلة/غير منتظمة) |
| الحد الأقصى لعمق التعبئة (ملم) |
20 |
| سمك أقراص (ملم) |
8 |
| السرعة القصوى للبرج (r/min) |
80 |
| سعة الإنتاج القصوى (القطع/ساعة) |
355,200 |
| قوة المحرك (كيلوواط) |
11 |
| الحجم الإجمالي (ملم) |
1420×1200×1850 |
| وزن الجهاز (كيلوغرام) |
3500 |
المكونات الرئيسية

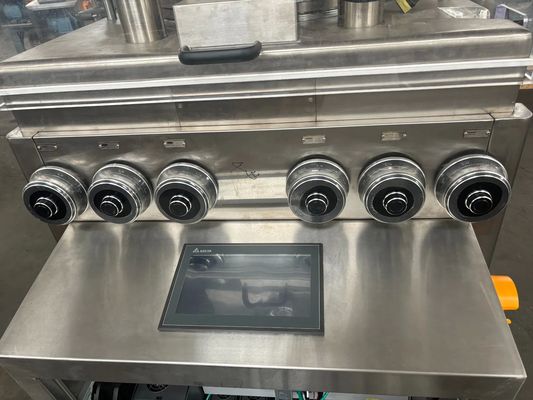

شاشة لمسة HMI (10 بوصات) (Delta) مع دعم متعدد اللغات ، وعرض الضغط ، والإعداد التلقائي ، وامتثال CFR 21 الجزء 11
نظام كهربائي عالي الجودة يحتوي على مكونات دلتا وسيمنز وشنايدر

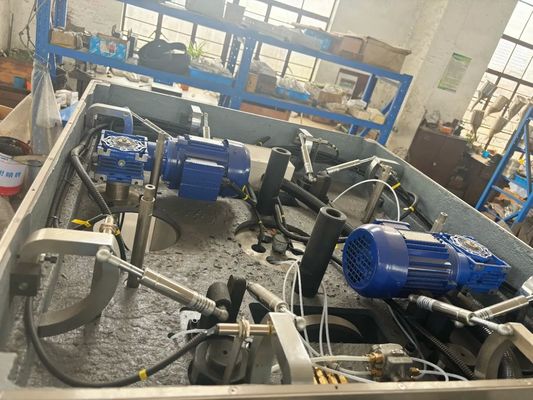

نظام محرك خدمة ملء متقدم
نظام التشحيم التلقائي للزيت والشحوم للضربات والسكك الحديدية والعمود والحاويات
هيكل البرج
- بناء برج من ثلاثة أجزاء باستخدام مواد HT300 و 2Cr13
- طبقة سطحية متصلبة لمقاومة ارتداء متفوقة
- الخاتم العلوي مع حلقة التقاط الزيت وحلقة مقاومة للغبار
- إبرة أسفل مع حلقة مقاومة للغبار
- برج عمل مغلق بالكامل
نظام تغذية القوة
- يحسن تدفق الحبيبات ودقة التعبئة
- حفرة الفولاذ المقاوم للصدأ (SS316L) مع جهاز استشعار مستوى مسحوق
- صمام تدفق مسحوق قابل للتعديل
- ربط الغلاف السيليكوني للطبيعة الغذائية
أنظمة السلامة والتحكم
- أجهزة استشعار الحماية من الضربات توقف الآلية تلقائيًا عند تثبيت المسحوق
- نظام رفض الأقراص لمراقبة الجودة
- نظام إنذار شامل
- مفاتيح وقف الطوارئ واتصالات جمع الغبار
اللكمات والقوالب
- تتوافق مع معيار TSM-Tooling
- خيارات قابلة للتخصيص: مستديرة، غير منتظمة، مغامرة، حواف منحنية، قابلة للفصل، متعددة الأطراف
- خيارات المواد: S7/D2، DC53، 6CrW2Si
- خيارات مغلفة بالكروم أو الكربيد متوفرة
التعبئة والشحن
- التعبئة الخشبية المعيارية للتصدير (مدرجة)
- 15-45 يوم عمل التسليم
- خيارات النقل المتعددة: بحراً، جوياً، إكسبريس
خدمة ما بعد البيع
- خدمات التثبيت مع جميع مشتريات الآلات الجديدة
- دعم المهندسين في الموقع للتركيب والتشغيل
- دعم وتدريب فني شامل
